Сумма токов в узле электрической цепи подчиняется фундаментальному закону электротехники - первому закону Кирхгофа. Этот принцип является основой для анализа и расчета электрических схем любой сложности.
Содержание
Формулировка первого закона Кирхгофа
| Формулировка | Алгебраическая сумма токов в любом узле электрической цепи равна нулю |
| Математическое выражение | ΣI = 0 |
Правила применения закона
- Токи, входящие в узел, считаются положительными
- Токи, выходящие из узла, считаются отрицательными
- Закон справедлив для любых моментов времени
- Применяется как для постоянного, так и для переменного тока

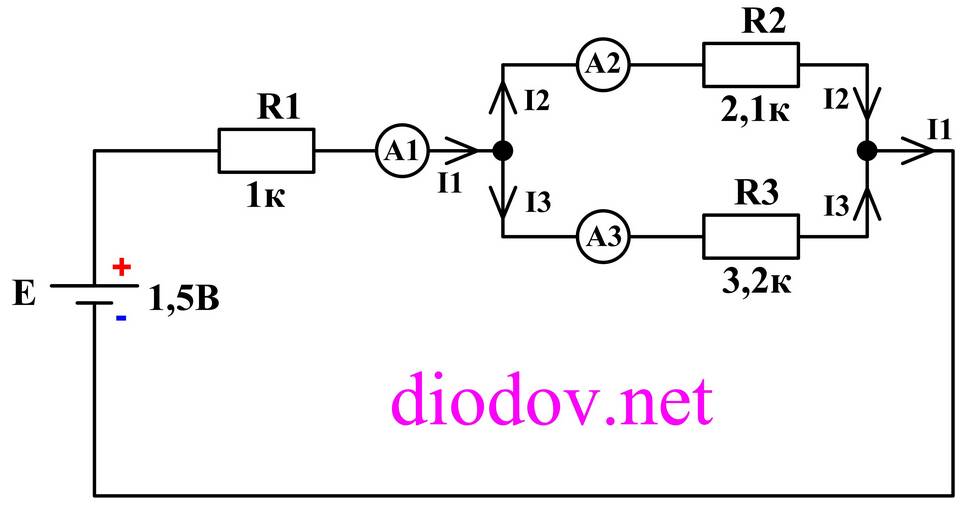

Пример расчета токов в узле
| Ток | Значение | Направление |
| I₁ | 5 А | Входит в узел |
| I₂ | 3 А | Выходит из узла |
| I₃ | ? | Выходит из узла |
Уравнение по первому закону Кирхгофа: I₁ - I₂ - I₃ = 0 → 5 - 3 - I₃ = 0 → I₃ = 2 А
Физический смысл закона
- Отражает закон сохранения электрического заряда
- Заряд не может накапливаться в узле
- Количество зарядов, поступающих в узел, равно количеству уходящих
- Эквивалентен утверждению о непрерывности тока
Практическое применение
- Анализ сложных электрических цепей
- Расчет распределения токов в разветвленных схемах
- Проверка правильности измерений
- Поиск неисправностей в цепях
- Проектирование электронных устройств
Первый закон Кирхгофа остается одним из основных инструментов в арсенале инженера-электротехника, позволяя решать широкий круг задач от простых бытовых цепей до сложных электронных систем.
